防啃軌智能糾偏系統

添加時間：2024-12-05 點擊量：1078

每天，我國有數十萬臺起重機同時在線工作，在正常使用中，常見的棘手問題是車輪磨損或軸承磨損導致大車運行發生偏斜，出現車輪與軌道之間的卡阻，即“啃軌”現象。啃軌現象，都是在車輪運行出現偏斜的情況下產生的，即車輪無法在跟軌道保持正常間距運行，大車一側輪緣無間隙的緊貼軌道，進而造成啃軌。為解決起重行業普遍存在的大小車啃軌問題，科潤為起重機量身定制了KR-FKG系列防啃軌控制器，輕松解決車輪頻繁更換問題，延長車輪使用壽命可達5倍以上。

啃軌的表象

啃軌的原因

起重機運行時啃軌，有的是車輪問題，有的是軌道問題，還有的是橋架問題和電氣問題，啃軌的原因多種多樣。
車輪
（1）主、被動輪的直徑不相等（因制造和磨損不均勻所致），大車運行時，在相同的轉速下，兩邊的行程不相等，直徑大的一側就要逐漸超前，使車體歪斜而產生啃軌。
（2）車輪的安裝位置不正確，也容易造成啃軌。

軌道
  （1）軌道安裝質量不合格，軌道水平彎曲過大（要求側面直線度誤差不大于2mm），超過跨度公差時，就會產生啃軌，這種啃軌會出現在固定區域。
  （2）軌道軌距過大時，外側輪緣啃軌；軌距過小時，內側輪緣啃軌。
  （3）兩根軌道同一截面上的軌面高度差過大（柱子處不大于10mm，其它處不大于 15mm），造成大車側移，超高側外側啃軌，另一側內側啃軌。
  （4）軌距一端大、一端小，兩根軌道平行度超差。在這樣的軌道上運行時，輪緣與軌道間隙愈走愈小，直至內側輪緣啃軌。
  （5）軌道安裝墊板未壓實，不承載時軌道保持水平，承載時軌道下陷，造成啃軌。

橋架變形
  起重機的橋架及基礎變形，必將引起車輪的歪斜和跨度大小的變化，從而導致大車運行啃軌。因橋架變形，促成端梁產生水平彎曲，造成車輪水平偏斜超差，這也是啃軌的主要原因。橋架的變形必然引起車輪的歪斜和跨度的變化。
其它原因
  （1）分別驅動的大車運行機構中2臺電動機轉速不一致，導致左右車輪線速度的差異，造成車體跑偏啃軌。
  （2）兩端聯軸器傳動間隙差過大，引起車輪不能同時驅動，造成啃軌。
  （3）分別驅動的大車運行機構2臺制動器，調整間隙不同，造成制動力矩不等，步調不一致。
  （4）軌道頂面有油污、冰霜、雜物等，引起兩側車輪的行進速度不一樣時，必然引起車輪輪緣與軌道側面摩擦，即引起運行啃軌。
  總之，造成“啃軌”的原因較多，有的是單一因素影響，有的是幾個因素同時作用綜合造成。
啃軌的影響
  （1）啃軌對鋼結構的影響
  直接的影響是，輕微的啃軌會造成輪緣及軌道的側面有明顯的磨損痕跡，嚴重啃軌會造成輪緣和軌道的側面金屬剝落或輪緣向外變形。因此需要頻繁更換磨損的車輪，或者更換軌道。
  其次起重機的運行啃軌，必然產生水平側向力，將導致軌道橫向位移，引起設備振動，可能導致固定軌道的螺栓松動，還可能會引起整臺起重機的振動，這些都不同程度的影響了鋼結構的穩固。
  （2）啃軌對電氣設備系統的影響
  起重機在運行中啃軌會產生相當?shù)淖枇?，增加了電力系統的負荷突變，造成電氣元件使用壽命降低。

防啃軌智能糾偏系統

智能防啃軌功能
  防啃軌系統通過“串入”原起重機驅動系統中，可以輔助驅動車輪的輪緣與軌道之間同距，無論何種原因啃軌，均可有效保證輪緣與軌道之間的間距，達到防啃軌的目的。如果起重機兩側的軌道間距與車輪之間縫隙值已經達到預警值，系統會自動報警，提示使用者及時修正車輪或者軌道。
  大連科潤公司長期致力于起重機基礎技術研發，基于傳感器檢測，通過AI算法調整雙側電機轉速避免輪緣接觸軌道。同時將所有的檢測數據存儲，通過系統分析偏離情況，對車輪和軌道的全生命周期管理提供報表和曲線。
  大連科潤公司擁有智能裝備數字化生產車間與自動化技術檢測平臺。檢測中心擁有整機、控制系統、驅動系統等相關產品的檢測、校準能力。檢測范圍包括：整機性能及安全可靠性、關鍵零部件、專項檢測。具備電磁脈沖、高低溫測試、浪涌、抗振指數等數據指標一鍵啟動、自動化檢測條件，產品擁有品質支撐，確保產品出廠質量達到100%。
大連科潤公司實施該項技改時，常規橋式起重機8個小時即可一勞永逸解決啃軌問題。
智能防啃軌特點
精準的距離檢測
通過高精度傳感器，檢測起重機四角車輪輪緣與軌道的間距，并可以實時記錄。
快速的姿態調整
通過可控硅調壓技術快速調整兩側驅動電機的轉速，達到姿態調整的目的，避免啃軌現象的發生。
軌道軌跡記錄
通過輪緣到軌道距離的歷史記錄可以繪制軌道間距，以備后期軌道維修調整。
解決多種啃軌現象
可以有效解決由于裝配、運行磨損等各種原因造成的啃軌現象。

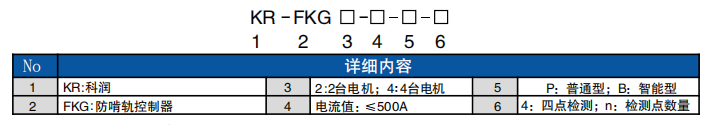

選型

   *普通型：可以完成防啃軌實時調整
   *智能型：可以繪制軌道曲線，可以保留軌道間距參數
   *可以檢測4個點，也可以檢測6點或者8點

智能防啃軌控制器的綜合技術特性參數

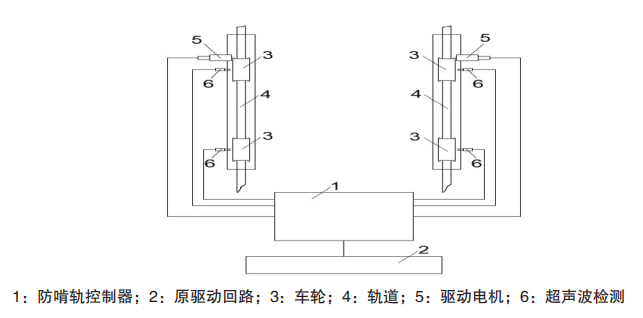

控制器原理
